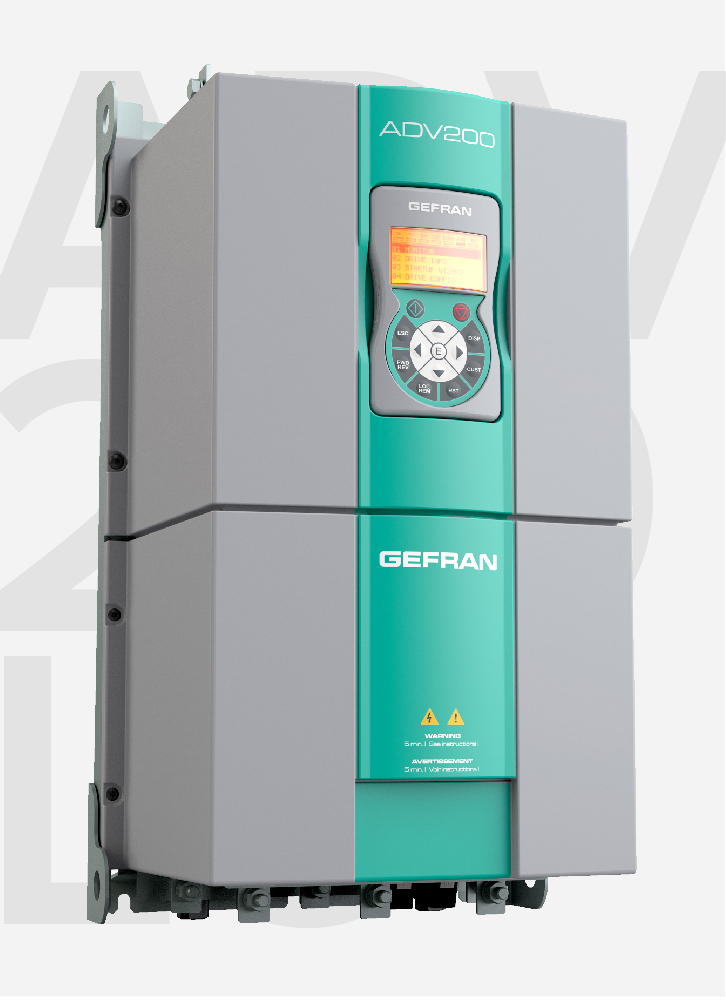

Inverter vectorial CA con refrigeración líquida desde 30 KW hasta 400 KW

La serie de inverters ADV200 LC se utiliza en aplicaciones donde los principales requisitos son: resistencia, larga duración y alta fiabilidad.

La refrigeración líquida de unidades eléctricas y mecánicas, que ya se utiliza ampliamente en el sector de las máquinas para la fabricación de plástico, permite una drástica reducción en el tamaño de la sección del inversor.

Gracias a un potente sistema de disipación, la serie ADV200-LC se integra fácilmente en los sistemas existentes, además de complementar a la gama ADV200 ya disponible con refrigeración por aire.

Características

- 3 x 380…480Vca, 50/60Hz

• Tipo de motores: asincrónicos / sincrónicos
• Potencia nominal: desde 30 KW hasta 400 KW
• Modalidad de control: FOC con retroacción, FOC con bucle abierto, V/F
• Frecuencia máxima de salida 500Hz
• Inductancia CC integrada (hasta 200kW)
• Filtro de red integrado
• Módulo de frenado dinámico integrado (hasta 90kW)
• Resistencia de frenado opcional integrada (hasta 55 kW)
• Sobrecarga según IEC146 Clase 1 y Clase 2
• Interface para los buses de campo más comunes: ProfiBus, CANopen, DeviceNet, EtherNet real.time GDNet, EtherCAT, EtherNet/IP, ProfiNet
• Grado de protección estándar IP00

Funciones:

• Autocalibración, con motor en rotación y parado
• Menú Startup simplificado
• Sobrecarga instantánea del 180%
• Protección térmica I2t por motor, convertidor y resistencia de frenado
• Función multivelocidad (16 programaciones)
• 4 rampas independientes y programables con jerk
• Funciones Motopotenciómetro, reenganche del motor al vuelo, Droop
• Gestión doble motor
• Bloqueo función PID (aplicación precargada)
• Gestión en caso de fallo red mediante: parada controlada y/u optimización de la energía
• Frecuencia de conmutación variable
• Modalidad de par constante y par variable
• Entorno de desarrollo avanzado MDPLC (según el estándar IEC 61131-3)
• Sensor de humedad integrado
• Gestión de una eventual electroválvula externa

Opciones:

• Tarjetas de ampliación de E/S, combinables en función de las necesidades de la máquina
• Tarjetas para la gestión de encoders suplementarios
• Interface para buses de campo integrados en el convertidor o en configuraciones independientes: ProfiBus , CANopen, DeviceNet, GDNet, EtherCAT, EtherNet/IP, ProfiNet
• Filtros EMC específicos (según la Normativa Europea CEE EN61800:2004)
• Resistencia de frenado (normalizada para toda la gama)
• Inductancia de salida (normalizada para toda la gama)
