Alimentador regenerativo fundamental front end desde 500 A hasta 4.000 A

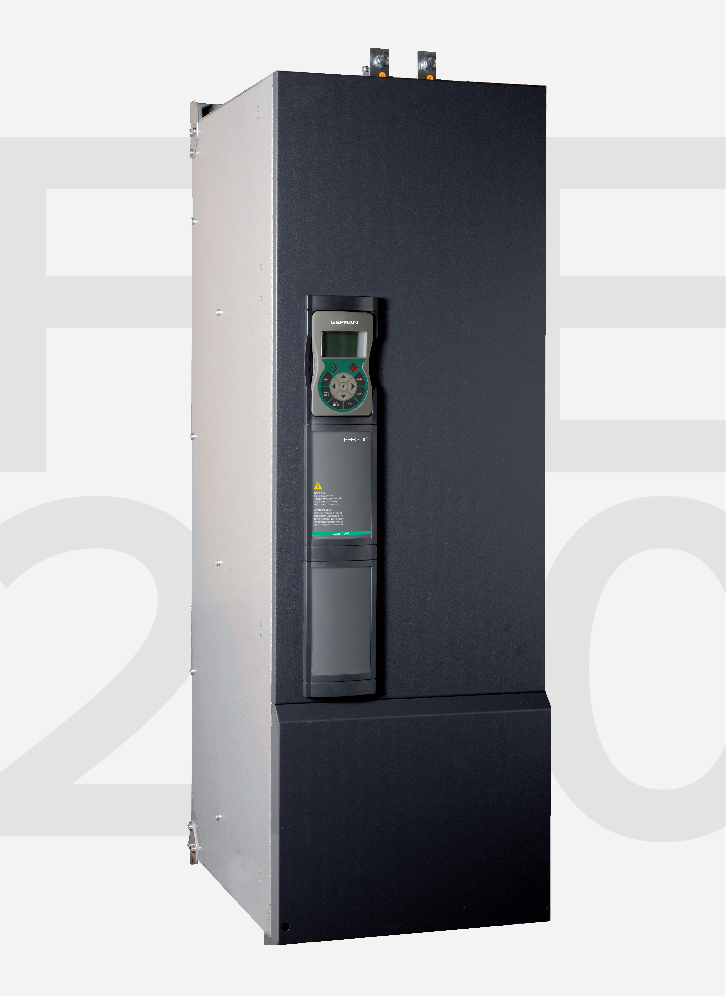

FFE200 es la solución Gefran de alimentadores regenerativos como alternativa a los sistemas de frenado tradicionales con resistencias.
Donde no se requieran valores de baja distorsión armónica, que pueden obtenerse con la serie AFE200, esta gama de alimentadores con tecnología Fundamental Front End permite controlar el convertidor de alta potencia a través del bus CC.

Beneficios aplicativos que se derivan de la instalación de esta solución:

• dimensiones compactas
• uso solamente de inductancias de red y no de filtros complejos
• alta eficiencia de los módulos de potencia internos
• limitadas “pérdidas” internas.

La gama de FFE200 incluye una serie con corrientes nominales de hasta 880 A en configuraciones "stand alone" y hasta 4000 A en configuraciones "paralelas" para alimentaciones trifásicas de 400 V CA a 690 V CA
Gracias a su gran versatilidad, se puede combinar con un SMB200 cuando en el sistema los requisitos de energía del motor y de frenado sean diferentes y permitan reducir el coste total del sistema.

Características:

• Modelos 400V:
  - Alimentación trifásica 380Vca -15% …500Vca +5%, 50/60Hz
  - Gama de potencias de 300 kW a 2,1 MW
• Modelos 690V:
  - Alimentación trifásica 500Vca -10% …690Vca +10%, 50/60Hz
  - Gama de potencias de 475 kW a 3,4 MW
• Sobrecarga del 150% para 60 seg. cada 5 minutos (Servicio pesado) o 110% para 60 seg. cada 5 minutos (Servicio ligero)
• Grado de protección estándar IP00
• Certificaciones: CE.

- Hasta 2 opciones integrables en el convertidor
- SW de programación multilingüe GF-eXpress (5 idiomas)
- Teclado de programación KB_ADV integrado

• 2 entradas analógicas bipolares (Tensión/corriente)
• 2 salidas analógicas bipolares (1: Tensión/corriente, 1: Tensión)
• 6 entradas digitales (PNP/NPN)
• 2 salidas digitales (PNP/NPN)
• 2 salidas de relé, contacto único
• Línea serie RS485 (Modbus RTU)
• Gestión de Bus de campo: DeviceNet, Modbus, GDnet, CANopen, Ethercat, PROFIBUS, PROFINET
• Condiciones ambientales: EN 60721-3-3
• Seguridad eléctrica : EN 50178, EN 61800-5-1, UL508C, UL840 grado de contaminación 2
• Vibraciones: EN 60068-2-6, test Fc.
• Compatibilidad EMC EN61800-3

Opciones:

• Filtro de línea tipo LCL (obligatoria)
• Filtro EMI de red externa
